Gombelemek » A nagy potenciállal rendelkező kis energiatároló eszközök

Ha kis elektronikai eszközök tápellátásáról van szó, a gombelem lehet az egyik legjobb választás.

Mindenki látta már őket, vagy talán ki is cserélte korábban. De szívesen megmutatjuk, mik is pontosan a gombelemek, hogyan működnek és milyen különbségek vannak.

Mi a gombelem?
Milyen típusú gombelemek léteznek?
Mit árul el egy gombelem neve?

Gombelemek összehasonlító táblázata
Gombelem sablon
Gombakkuk

Mi az a gombelem?

Akárcsak az akkumulátor, a gombelem is egy energiatároló eszköz , amelyben a tárolt kémiai energia redukciós-oxidációval elektromos energiává alakul. A gombra emlékeztető kialakításnak köszönhetően ezekre az elemekre a gombelem kifejezés honosodott meg.

Attól függően, hogy milyen elektrokémiai anyagokat használnak az anódhoz vagy a katódhoz, az elemek különböző névleges feszültségekkel , elektromos tulajdonságokkal és elnevezéssel rendelkeznek.

Egy gombelem keresztmetszete

Rozsdamentes acél ház
Szigetelő gyűrű
Leválasztó és ionhíd (az elektródák szétválasztása)
Katód (redukálószerként ezüst-oxid vagy mangán-dioxid)
Anód (oxidálószerként cink vagy lítium)

Milyen típusú gombelemek vannak?

A jelenleg kínált gombelemek négy különböző csoportra oszthatók.

Alkáli-mangán gombelem

Az alkáli mangán vagy lúgos gombelemek névleges feszültsége 1,5 V, és viszonylag olcsók. Kis elektronikai eszközökben használják őket, például számológépekben vagy kulcstartós LED-lámpákban.

Cink-levegő gombelem

A cink-levegő gombelemek névleges feszültsége 1,4 V, és hatalmas energiasűrűséggel rendelkeznek. A gombelemekhez egy matrica tartozik , amelyet csak röviddel használat előtt távolítanak el. Csak ezután jut a kémiai folyamatokhoz szükséges levegő a cellába és aktiválja az elemet. A cink-levegő elemeket elsősorban hallókészülékekben használják.

Ezüst oxid gombelem

Az ezüst-oxid gombelemek névleges feszültsége 1,55 V, és szivárgásmentesek. Mivel ezek az elemek folyamatosan állandó feszültséget szolgáltatnak, előnyösen használják őket a karórákban. Egy másik megkülönböztető jellemző a csoporton belül az aktuális teherbíró képesség:

Alacsony szivárgás: Alacsony áramfelvételi kapacitás. Ezek a gombelem típusok nátronlúgot használnak elektrolitként. A cellák szinte szivárgásmentesek, és például órákban használják.

Nagy lefolyás: Nagy áramterhelhetőség. Ezek a gombelem típusok kálium-hidroxidot használnak elektrolitként. Ezek a cellák alkalmasak fotóalkalmazásokhoz és távirányítókhoz.

Lithium gombelem

A lítium gombelemek névleges feszültsége 3,0 V, és mindenhol használatos, ahol hosszú távú tápellátást kell garantálni.

Emiatt ezeket a gombelemeket például tartalék akkumulátorként használják a számítógépekben vagy az időjárásjelző állomások érzékelőiben.

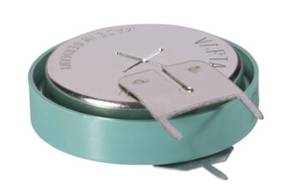

Mivel a lítium gombelemeket néha áramköri lapokra forrasztják, a cellák hegesztett forrasztósarukkal is kaphatóak.

Alternatív megoldásként lehetőség van gombelem foglalat használatára is.

Ezután a kereskedelemben kapható gombelemek forrasztósaru nélkül is használhatók.

Megjegyzés a higany gombelemekről

A veszélyes összetevők betiltásával (2003 januárjában megjelent RoHS direktíva, amely 2006. július 1-jén lépett hatályba) a higany gombelemeket már nem árusítják, ezért teljesen eltűntek a forgalomból.

Mit árul el egy gombelem neve?

Ha egy gombelem CR1620 jelöléssel rendelkezik, akkor a típusjelzés a következőt jelenti:

C: a Lítiumelem kódbetűje (S= ezüst-oxid és L= lúgos )

R16: a kerek cella kódbetűje: a gombelem átmérője mm-ben (jelen esetben 16 mm)

20: a gombelem magassága 1/10 mm-ben (2 mm-nek felel meg ebben a példában)

Sajnos a gombelemekre nincs egységes típusmegjelölés. Inkább a különböző gyártói elnevezések vannak , amelyeket néha össze is kevernek. Annak ellenére, hogy az SR44 és az LR44 méretei azonosak (Ø x H = 11,5 x 5,4 mm), az SR 44 ezüst-oxid gombelem, az LR44 pedig lúgos gombelem.

Minden bizonnyal lehetséges egy lúgos gombelem cseréje új ezüst oxid gombelemre. A valamivel magasabb, 0,05 V névleges feszültséget a legtöbb készülék elviseli. Ha kétségei vannak, kérdezze meg a készülék gyártóját, hogy milyen mértékben megengedett az ezüst oxid gombelemekre való csere.

Gombelemek összehasonlító táblázata

Az üzletben kínált gombelemek esetében a „Műszaki adatok” között mindig feltüntettük az alternatív elnevezéseket. A megfelelő cseregombelem gyorsabb megtalálása érdekében az adatokat egy gombelem-összehasonlító táblázatokban foglaltuk össze .

Alkáli-mangán gombelemek

(Feszültség 1,5 V)

Gombelem	Megegyező típusok	Méretek
LR 41	AG3; V3GA; G3A; 3GA; 192; L736; LR736; RW87; GP192	(Ø x H) 7.9 mm x 3.6 mm
LR 43	AG12; V12GA; G12A; 12GA; PX86A; LR1131; 186; GP186; KA86;L1142; L1142; A86; RW84; 1176A; GP86A; 10L124; B-LR43; 86A	(Ø x H) 11.6 mm x 4.2 mm
LR 44	AG13; V13GA; G13A; 13GA; PX76A; PX675A; 157; GPA76; KA76;KA; L1154; LR1154; A76; RW82; 1166A; 1128MP; D76A; S76;208-904; SB-F9; GDA76; GPS76A; MS76; GP76; B-LR44; 76A	(Ø x H) 11.6 mm x 5.4 mm
LR 45	AG9; SG9; V9GA; G9A; 9GA; SB-BU; LR936; L936; 194;GP194; 280-17	(Ø x H) 9.4 mm x 3.5 mm
LR 48	AG5; SG5; V5GA; G5A; 5GA; SB-B3; LR754; L754; LR750;L750; RW48	(Ø x H) 7.8 mm x 5.4 mm
LR 52	640PX; V640; V640PX; A640; L1511; EPX640; PX640; MR52;NR52; E640N; H-N; 1126MP; PX640A; KX640; RM640;PC640	(Ø x H) 16 mm x 11.9 mm
LR 54	AG10; V10GA; G10A; 10GA; 189; GP189; LR1130; L1130; L1131;S1131E; RW89; B-LR54; 89A	(Ø x H) 11.6 mm x 3.1 mm
LR 55	AG8; V8GA; G8A; 8GA; 191; GP191; L1120; LR1120; L1121;S1121E; RW80; 91A	(Ø x H) 11.6 mm x 2.1 mm
LR 57	AG7; SG7; V7GA; G7A; 7GA; SB-BP; SB-EP; LR926; L926;280-44; 613; 195; GP195	(Ø x H) 9.4 mm x 2.7 mm
LR 58	AG11; V11GA; G11A; 11GA; SB-AK; LR927; L927; 280-29 L721;LR721; 162; GP162; RW310	(Ø x H) 7.8 mm x 2.15 mm
LR 59	AG2; SG2; V2GA; G2A; 2GA; LR726; L726; 196; GP196;280-28	(Ø x H) 7.8 mm x 2.6 mm
LR 60	AG1; SG1; V1GA; G1A; 1GA; SB-AG; LR621; L621; 280-34; 164;GP164	(Ø x H) 6.8 mm x 2.15 mm
LR 626	SR626SW; SR66; SR626; V377; D377; 606; BA; 280-39;SB-AW; RW329; R377/37; G4; GP77; 1176SO; S32; SG4;S626E; L626; LR66; E377; E377CA; LR626SW; 377A; 377X;377S; E377A; 377BA; CR626SW	(Ø x H) 6.8 mm x 2.6 mm
LR 63	AG0; V0GA; G0A; 0GA; SB-AC; LR521; L521; 280-59	(Ø x H) 5.75 mm x 2.15mm
LR 66	AG4; SG4; V4GA; G4A; 4GA; SB-AW; LR626; L626; 280-38;177; GP177; 280-39	(Ø x H) 6.8 mm x 2.6 mm
LR 69	AG6; SG6; V6GA; G6A; 6GA; SB-AN; LR921; L921; LR920;L920; 171; GP171; 280-31; 280-15	(Ø x H) 9.4 mm x 2.15 mm
LR 9	AG625; V625U; GPAX625A; EPX625G; KA625; R625; PX625A	(Ø x H) 15.5 mm x 6.1 mm

Ezüst oxid gombelemek

(Feszültség 1,55 V)
LD (Low-Drain) = kis áramterhelhetőség
HD (High-Drain) = nagy áramterhelhetőség

Gombelem	LD/HD	Megegyező típusok	Méretek
301	LD	SR43SW; SR43; SR1142; V301; D301; 226; D; 280-01; SB-A8;RW34; WS11; BS01; B-SR43L; R301/1; GS12; GP01; 1132SO;S1142E; 301X; 301A; SR1142SW; E301	(Ø x H) 11.6 mm x 4.2 mm
303	LD	SR44SW; SR44; SR1154; V303; D303; A; 280-08; SB-A9;RW32; WS14; BS09; B-SR44L; R303/9; GS14; GP03; 1130SO;P303; 154E; S1154; S1154S; 303X; 303A; GPS76E; SR1154SW;E303	(Ø x H) 11.6 mm x 5.4 mm
309	LD	SR754SW; SR48; SR754; V309; D309; 10L13; SB-B3; RW38;WS6; R309; 70T; SG5; GS5; 1136SO; 7OT	(Ø x H) 7.9 mm x 5.4 mm
315	LD	SR716SW; SR67; SR716; V315; D315; 614; HA; 280-56; SB-AT;RW316; R315/40; GP15; 716; 315X; 315A; E315	(Ø x H) 7.9 mm x 1.7 mm
317	LD	SR516SW; SR62; SR516; V317; D317; 616; CA; 280-58; SB-AR;RW326; R317/53; GP17; SR516W; 317X; 317A	(Ø x H) 5.8 mm x 1.6 mm
319	LD	SR527SW; SR64; SR527; V319; D319; 615; 280-60; SB-AE;SB-DE; RW328; R319; GP19; S526E; 319X; 319A; LR527; E319	(Ø x H) 5.8 mm x 2.7 mm
321	LD	SR616SW; SR65; SR616; V321; D321; 611; DA; 280-73; SB-AF;SB-DF; RW321; R321; GP21; SR618; 321A; 321X; E321	(Ø x H) 6.8 mm x 1.6 mm

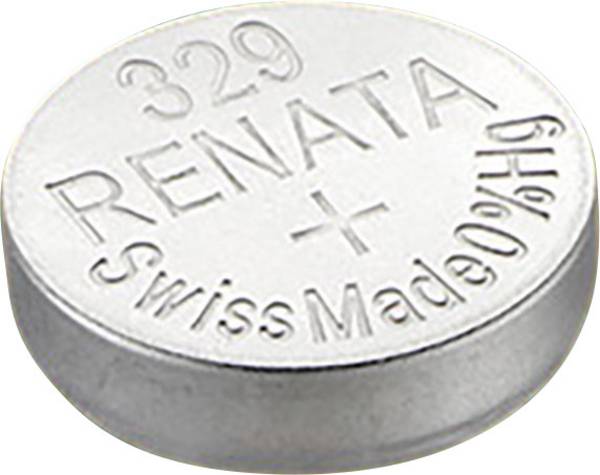

329	LD	SR731SW; SR731; V329; D329; RW300; R329/24; GP29;329A; 329X; E329	(Ø x H) 7.9 mm x 3.1 mm
335	LD	SR512SW; SR512; V335; D335; 622; 280-68; SB-AB; RW335;R335; GP335; 335A; 335X	(Ø x H) 5.8 mm x 1.3 mm

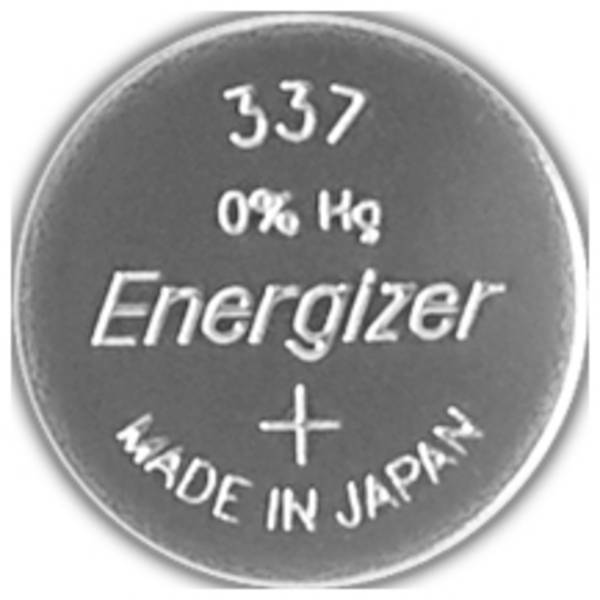

337	LD	SR416SW; SR416; V337; D337; 280-75; SB-A5; LR416; 337A;337X; E337; SP337	(Ø x H) 4.8 mm x 1.7 mm
339	LD	SR614SW; SR614; V339; D339; R339; GP339; 339A; 339X	(Ø x H) 6.8 mm x 1.4 mm
341	LD	SR714SW; SR714; V341; D341; 627; RW322; R341; GP41; 341X;341A; E341	(Ø x H) 7.9 mm x 1.4 mm
344	LD	SR1136SW; SR42; SR1136; V344; D344; 242; RW36; WS12;BS12; BSR42L; R344/12; GP44; 344A; 344X	(Ø x H) 11.6 mm x 3.6 mm
346	LD	SR712SW; SR712; V346; D346; 628; 280-66; SB-DH; R346;GP346; 346A; 346X; E346	(Ø x H) 7.9 mm x 1.3 mm

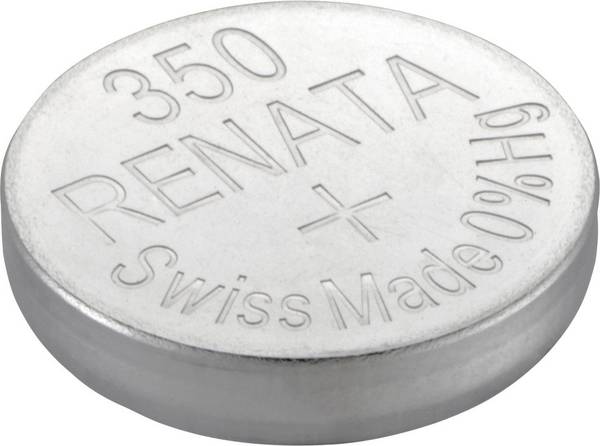

350	HD	SR42; SR1136; V350; D350; D350; 604; 280-19; B-SR42H;R50/14; GP50	(Ø x H) 11.6 mm x 3.6 mm
357	HD	SR44W; SR44; SR1154; V357; D357; 228; J; 280-62; SB-B9;RW42; WL14; B507; B-SR44H; R357/7; WS15; G13; GP57;1131SO; S05; S1145E; GP357; CA18; EPX76; 10L14; A357; 357X;357A; MS76; S76E; V76XP	(Ø x H) 11.6 mm x 5.4 mm

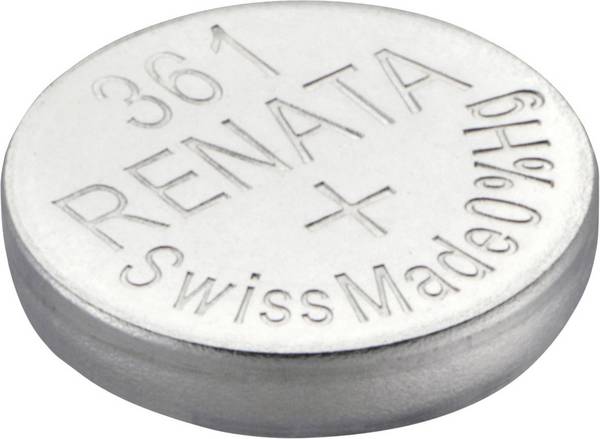

361	HD	SR721W; SR58; SR721; V361; D361; X; 280-53; SB-BK; SB-EK;RW410; SP361; R361; 1173SO; S23; GP361; 361X; 361A; A361	(Ø x H) 7.9 mm x 2.1 mm
362	LD	SR721SW; SR58; SR721; V362; D362; 601; S; 280-29; SB-AK;SB-DK; RW310; BS19; B-SR53L; R362/19; G11; GP62; 1158SO;S12; S721E; 362A; SR720; 362X; L721; LR721; E362	(Ø x H) 7.9 mm x 2.1 mm

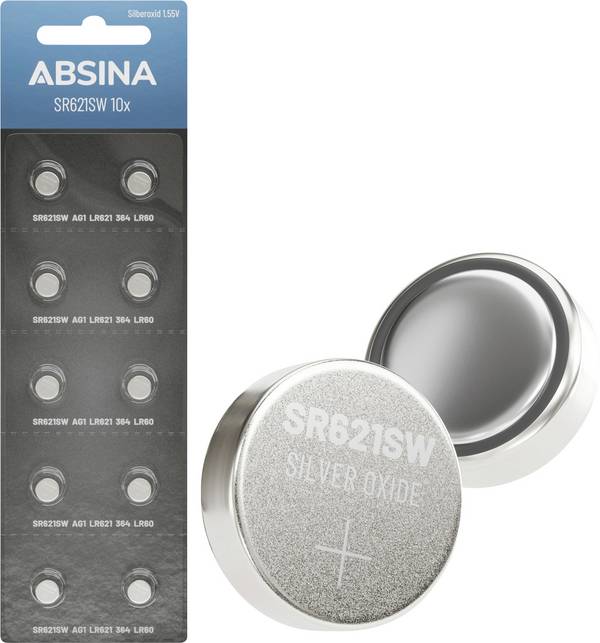

364	LD	SR621SW; SR60; SR621; V364; D364; 602; T; 280-34; SB-AG;SB-DG; RW320; BS31; B-SR60L; R364/G1; GP64; 1175SO; S14;SG1; S621E; L621; LR621; LR60; LR620; SW621; 364X; 364A;E364	(Ø x H) 6.8 mm x 2.15 mm
365	HD	SR1116W; V365; D365; RW365; R365	(Ø x H) 11.6 mm x 1.6 mm
366	LD	SR1116SW; V366; D366; 608; 280-46; RW366; 1116	(Ø x H) 11.6 mm x 1.6 mm
370	HD	SR920W; SR69; SR921; V370; D370; 620; Z; 280-51; SB-BN;RW415; R370/36; GP70; 1188SO; S921E; SG6; 370X; 370A;E370	(Ø x H) 9.5 mm x 2.1 mm
371	LD	SR920SW; SR69; SR921; V371; D371; 605; 280-31; SB-AN;RW315; B-SR4531; R371/30; G6; GP71; 1171SO; S21; SR6;CX921; SG6; LR921; L921; LR69; 371A; 371X	(Ø x H) 9.5 mm x 2.1 mm
373	LD	SR916SW; SR68; SR916; V373; D373; 617; WA; 280-45; SB-AJ;SB-DJ; RW317; R373/41; GP73; 916; 373A; 373X; E373	(Ø x H) 9.5 mm x 1.6 mm
376	HD	SR626W; SR66; SR626; V376; D376; 619; MA; 280-72;SB-BW; R376; GP376; 376A; 376X; E376	(Ø x H) 6.8 mm x 2.6 mm

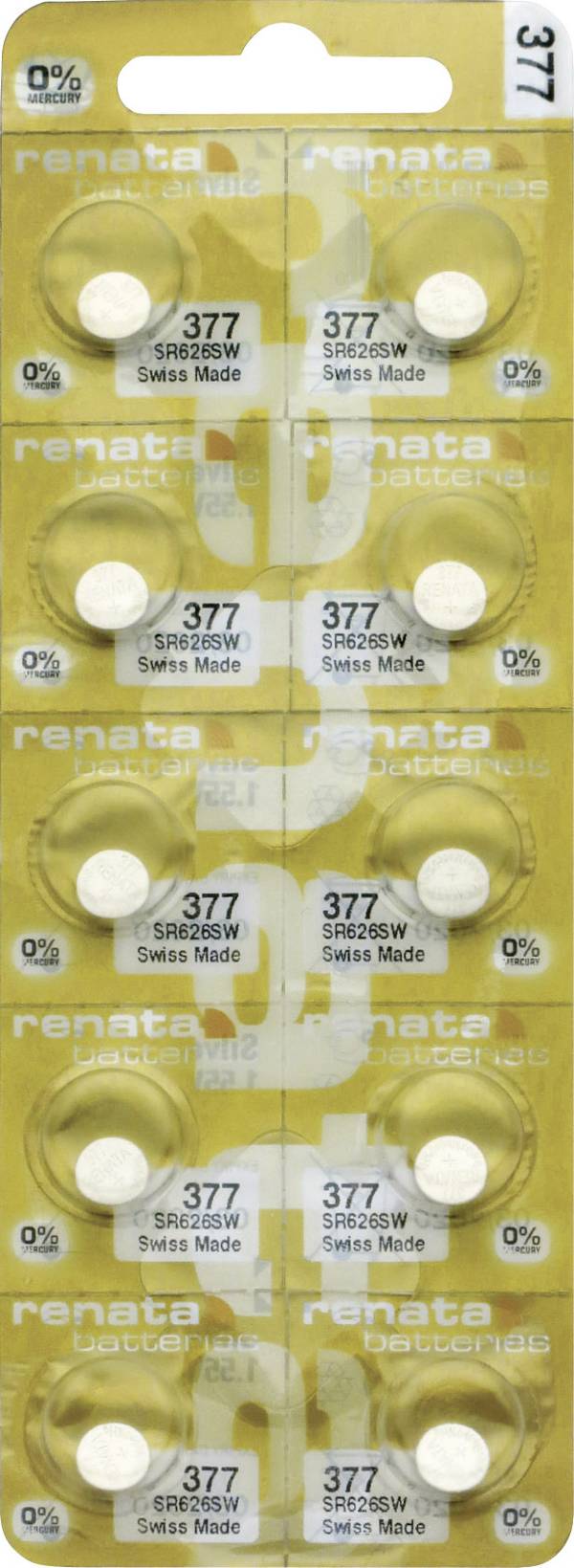

377	LD	SR626SW; SR66; SR626; V377; D377; 606; BA; 280-39;SB-AW; RW329; R377/37; G4; GP77; 1176SO; S32; SG4;S626E; L626; LR626; LR66; E377; E377CA; LR626SW; 377A;377X; 377S; E377A; 377BA; CR626SW	(Ø x H) 6.8 mm x 2.6 mm
379	LD	SR521SW; SR63; SR521; V379; D379; 618; JA; 280-59; SB-AC;SB-DC; RW327; R379; GP79; 1191SO; LR521; 379A; 379X;UC379; 379LD; E379	(Ø x H) 5.8 mm x 2.1 mm
380	HD	SR936W; SR936; V380; D380; R380	(Ø x H) 9.5 mm x 3.6 mm
381	LD	SR1120SW; SR55; SR1121; V381; D381; 317; 280-27; SB-AS;SB-DS; RW30; BS34; B-SR55H; R381/34; GP81; R381/34;1170SO; S20; GS8; 381A; 381X; SB-AS; E381	(Ø x H) 11.6 mm x 2.1 mm
384	LD	SR41SW; SR41; SR736; V384; D384; 247; 280-18; SB-A1;SB-D1; RW37; BS10; B-SR41L; R384/10; 1134SO; GS3; GP84;S736E; 384A; 384X; E384; SP384	(Ø x H) 7.9 mm x 3.6 mm

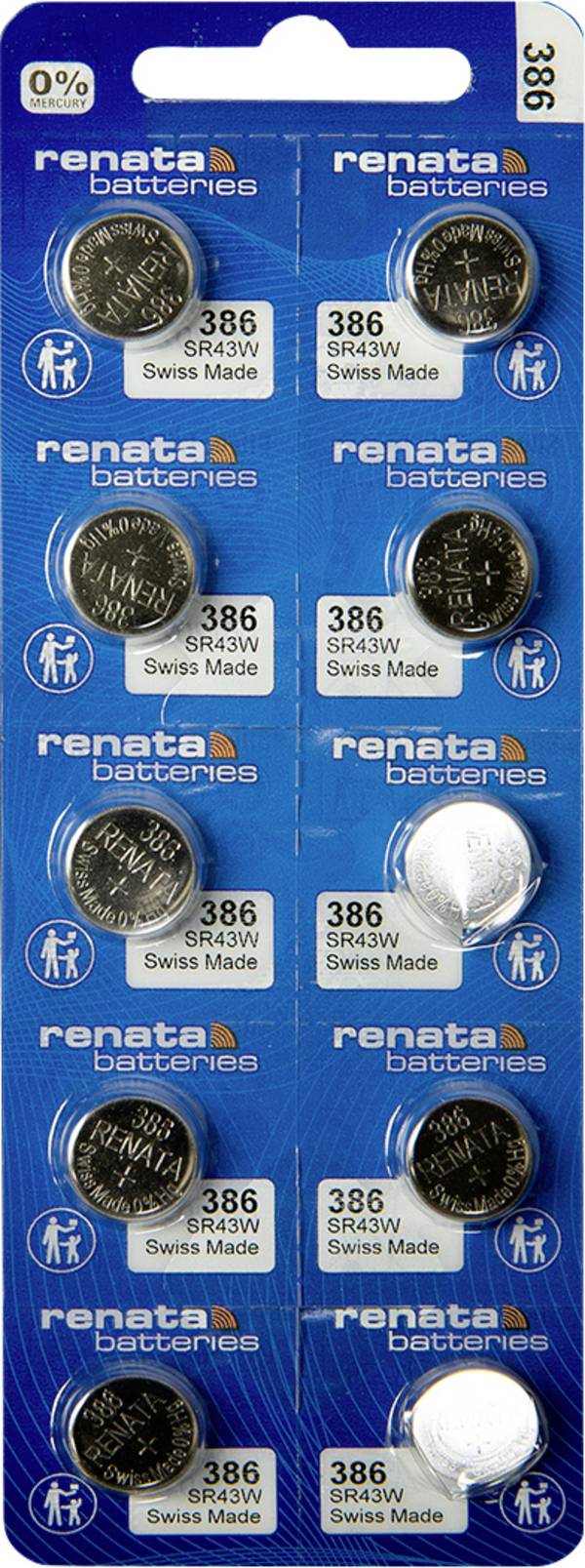

386	HD	SR43W; SR43; SR1143; V386; D386; 260; H; 280-41; SB-B8;RW44; BS06; B-SR43H; R386/6; WL11; 1133SO; G12; GP86;386A; 386X; 386B; E386; SW10; SP386	(Ø x H) 11.6 mm x 4.2 mm
389	HD	SR1130W; SR54; SR1130; V389; D389; 626; M; 280-15; SB-BU;RW49; BS17; BS-SR54H; R389/17; WL10; 1138SO; G10; GP89;SG10; A389; 89A; 389E; 389X; E389	(Ø x H) 11.6 mm x 3.1 mm
390	LD	SR1130SW; SR54; SR1130; V390; D390; 603; 280-24; SB-AU;RW39; BS11; B-SR54L; R390/11; WS10; 1159SO; GP90; 390A;390X; E390,	(Ø x H) 11.6 mm x 3.1 mm

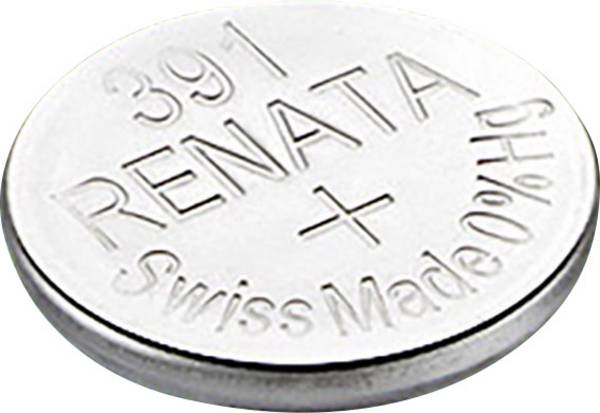

391	HD	SR1120W; SR55; SR1121; V391; D391; 609; L; 280-30; SB-BS;SB-ES; RW40; BS23; B-SR55H; R391/23; WL5; 1160SO; GP91;CA26; SG8; 391A; 391X; E391	(Ø x H) 11.6 mm x 2.1 mm
392	HD	SR41W; SR41; SR736; V392; D392; 247B; K; 280-13; SB-B1;RW47; BS02; B-SR41H; R392/2; WL1; 1135SO; G3; GP92;WS4; TR41SW; SP392; 392A; 392X; E392	(Ø x H) 7.9 mm x 3.6 mm
393	HD	SR754W; SR48; SR754; V393; D393; 255; F; SB-B3; RW48;BS15; B-SR48H; R393/15; WL6; 1137SO; G5; GP93; LR750;LR48; LR754; L750; 393S; 393A; 393X; 393B; E393	(Ø x H) 7.9 mm x 5.4 mm
394	LD	SR936SW; SR936; V394; D394; 625; 280-17; SB-A4; RW33;BS27; B-SR45L; R394/27; GP94; AG9; AG-9; SG9; L936;LR936; SR45; 394A; 394X; E394	(Ø x H) 9.5 mm x 3.6 mm

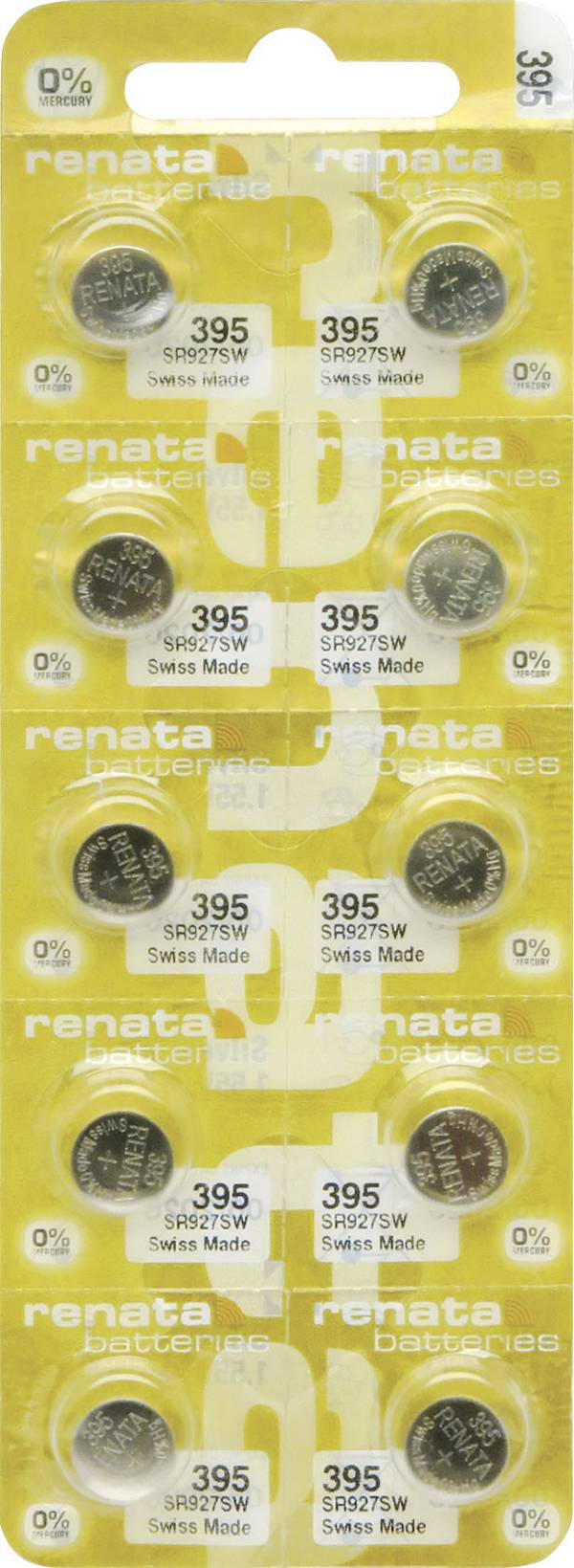

395	LD	SR927SW; SR57; SR927; SR926; V395; D395; 610; LA;280-48; SB-AP; SB-DP; RW313; BS25; B-SR57L; R395/25;1162SO; GP95; S926E; SG7; L926; SW927; 395A; 395X; E395	(Ø x H) 9.5 mm x 2.7 mm
396	HD	SR726W; SR59; SR726; V396; D396; 612; V; 280-52; SB-BL;RW411; B-SR59H; R396/29; 1163SO; GP96; S726E; SG2;396A; 396X; SR726PW; E396	(Ø x H) 7.9 mm x 2.6 mm
397	LD	SR726SW; SR59; SR726; V397; D397; 607; N; 280-28; SB-AL;RW311; BS26; B-SR59L; R397/26; 1164SO; GP97; S726E; AG2;AG-2; L726; 397A; 397X; E397	(Ø x H) 7.9 mm x 2.6 mm
399	HD	SR927W; SR57; SR927; SR926; V399; D399; 613; W; 280-44;SB-BP; SB-EP; RW413; B-SR57H; R399/35; 1165SO; GP99;926E; AG7; AG-7; LR927; GR927; CX926; 399X; 399A; LR926;SR927PW; SR327W	(Ø x H) 9.5 mm x 2.7 mm
EPX76		AG13; V13GA; G13A; 13GA; PX76A; PX675A; 157; GPA76; KA76;KA; L1154; LR1154; A76; RW82; 1166A; 1128MP; D76A; S76;208-904; SB-F9; GDA76; GPS76A; MS76; GP76; B-LR44; 76A;SR44; 1107SO; LR44	(Ø x H) 11.6 mm x 5.4 mm
V 13 GS		357; 303; V76PX; SR44W; SR44; SR1154; D357; RW42; 228;J; 280-62; SB-B9; SG13; G13; MS76; SB-139; 10L14; EPX76;KS76; RW22; GS13; WL14; B507; B-SR44H; GP57; V357; V303;D303; SB-A9; BS09; GS14; GP03	(Ø x H) 11.6 mm x 5.4 mm
V 76 PX		357; 303; V13GS; SR44W; SR44; SR1154; D357; RW42; 228;J; 280-62; SB-B9; SG13; G13; MS76; SB-139; 10L14; EPX76;KS76; RW22; GS13; WL14; B507; B-SR44H; GP57; V357; V303;D303; SB-A9; BS09; GS14; GP03	(Ø x H) 11.6 mm x 5.4 mm

Lítium gombelem

(Feszültség 3,0 V)

Gombelem	Megegyező típusok	Méretek

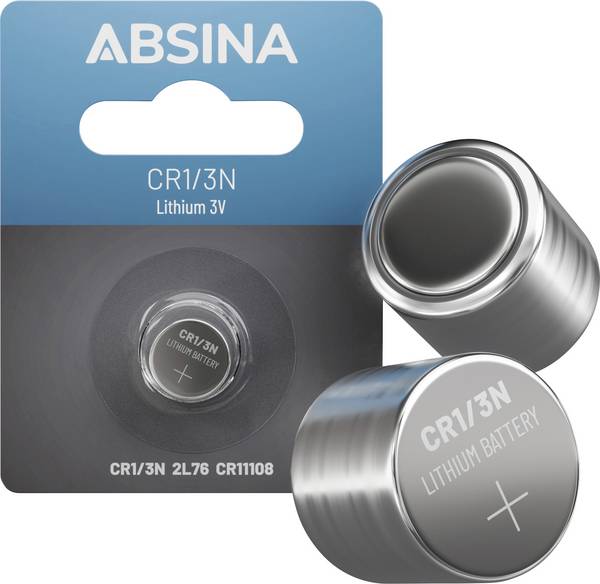

CR 1/3 N	1/3N; CR1/3N; CR11108; 4LR44; DL1/3N; 2L76; CR1-3N; K58;K58L; 5008LC; 2LR76; GL2-76; LiM110	(Ø x H) 11.6 mm x 10.8mm
CR 1/3 N LF	1/3N; CR1/3N; CR11108; 4LR44; DL1/3N; 2L76; CR1-3N; K58;K58L; 5008LC; 2LR76; GL2-76; LiM110	(Ø x H) 11.6 mm x 10.8mm
CR 1/3 N SLF	1/3N; CR1/3N; CR11108; 4LR44; DL1/3N; 2L76; CR1-3N; K58;K58L; 5008LC; 2LR76; GL2-76; LiM110	(Ø x H) 11.6 mm x 10.8mm
CR 1025	BR1025; DL1025; ECR1025; KCR1025; KL1025; KECR1025;LM1025; 5033LC	(Ø x H) 10 mm x 2.5 mm
CR 1130	BR1130; DL1130; ECR1130; KCR1130; KL1130; KECR1130; LM1130;SR54; SR1130; 10GA; SC4	(Ø x H) 11 mm x 3 mm

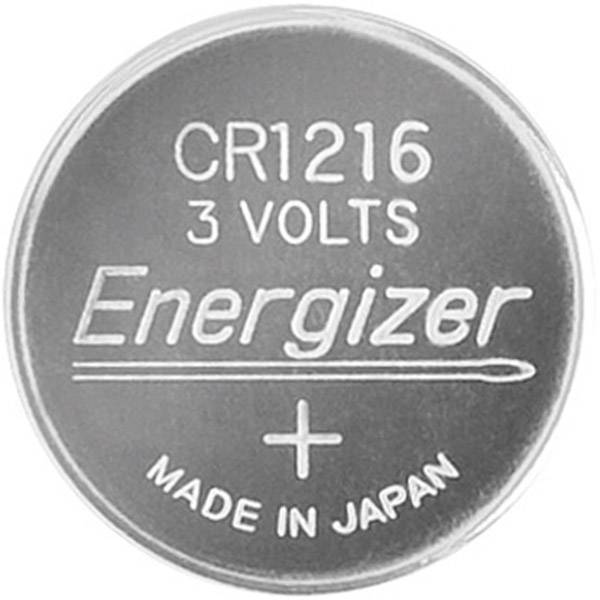

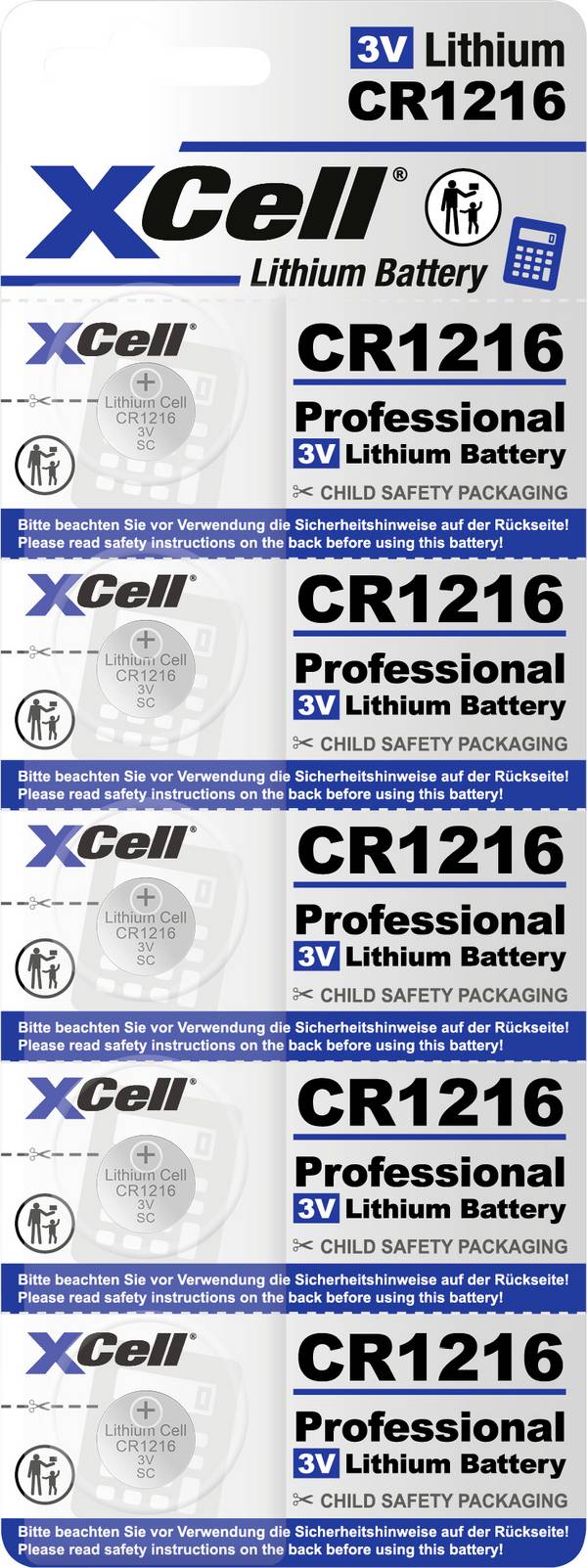

CR 1216	BR1216; DL1216; ECR1216; KCR1216; KL1216; KECR1216; LM1216;5034LC	(Ø x H) 12.5 mm x 1.6 mm
CR 1220	BR1220; DL1220; ECR1220; KCR1220; KL1220; KECR1220;LM1220; 5012LC; PA; SB-T13; L04	(Ø x H) 12.5 mm x 2 mm

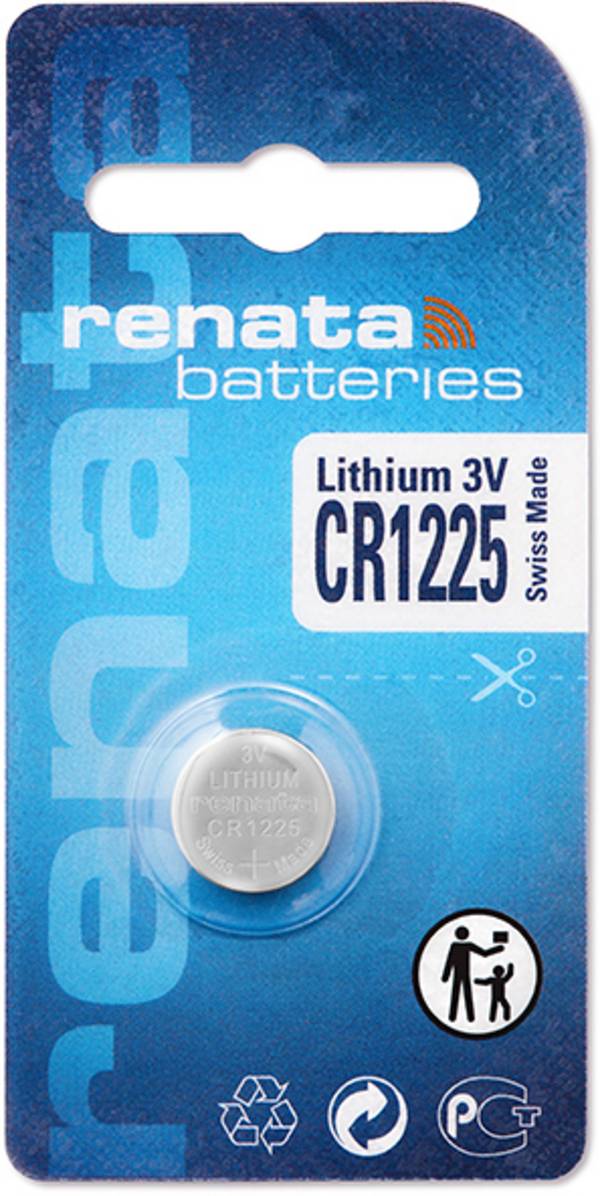

CR 1225	BR1225; DL1225; ECR1225; KCR1225; KL1225; KECR1225;LM1225; 5020LC; L30	(Ø x H) 12 mm x 2.5 mm
CR 1612	BR1612; DL1612; ECR1612; KCR1612; KL1612; KECR1612; LM1612	(Ø x H) 16 mm x 1.2 mm

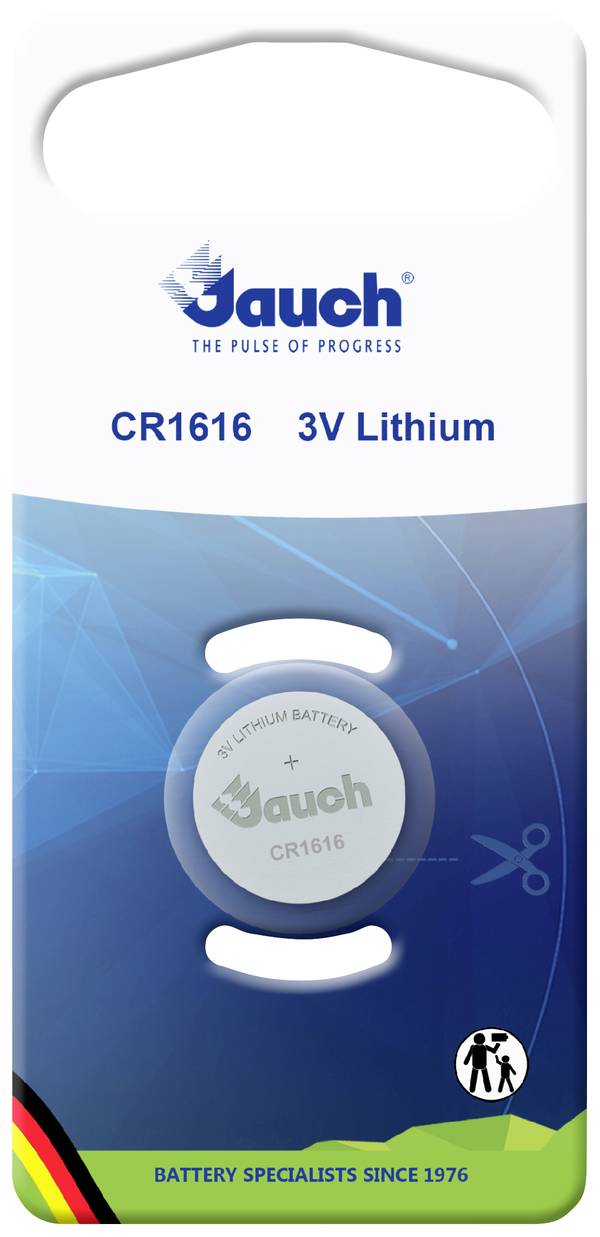

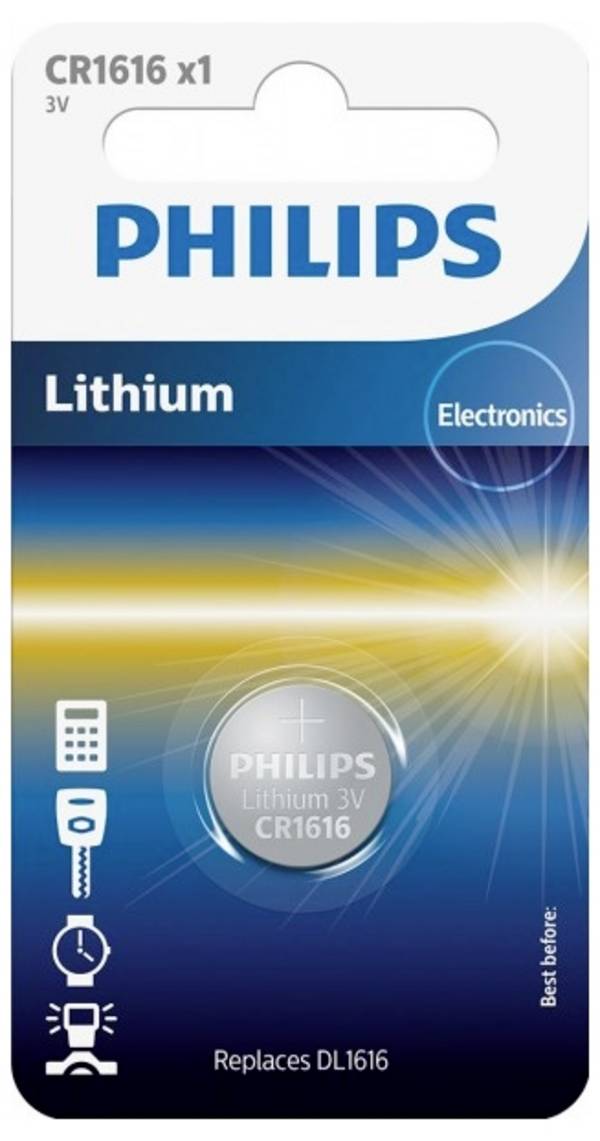

CR 1616	BR1616; DL1616; ECR1616; KCR1616; KL1616; KECR1616;LM1616; 5021LC; YA; 280-209; L11; L28	(Ø x H) 16 mm x 1.6 mm
CR 1620	BR1620; DL1620; ECR1620; KCR1620; KL1620; KECR1620;LM1620; 5009LC; EA; 280-208; L08	(Ø x H) 16 mm x 2 mm

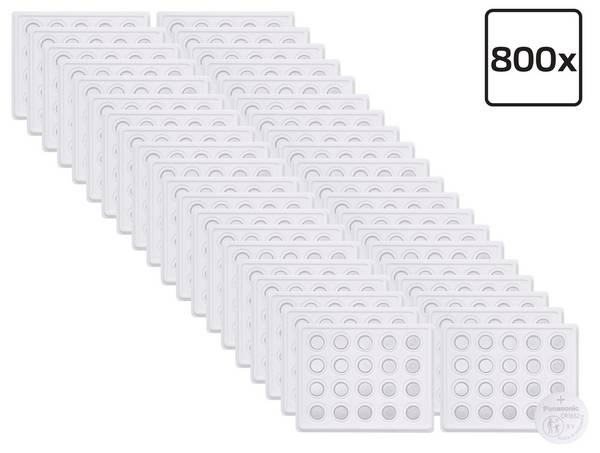

CR 1632	BR1632; DL1632; ECR1632; KCR1632; KL1632; KECR1632;LM1632	(Ø x H) 16 mm x 3.2 mm
CR 2012	BR2012; DL2012; ECR2012; KCR2012; KL2012; KECR2012;LM2012	(Ø x H) 20 mm x 1.2 mm
CR 2016	BR2016; DL2016; ECR2016; KCR2016; KL2016; KECR2016;LM2016; 5000LC; FA; SB-T11; 208-202; 280-204; 280-206;L10; L-F1/4V; EA-50CF/3D	(Ø x H) 20 mm x 1.6 mm
CR 2020	BR2020; DL2020; ECR2020; KCR2020; KL2020; KECR2020;LM2020; 204-206	(Ø x H) 20 mm x 2 mm
CR 2025	BR2025; DL2025; ECR2025; KCR2025; KL2025; KECR2025;LM2025; 5003LC; NA; SB-T14; 280-205; L12; EA-100CF	(Ø x H) 20 mm x 2.3 mm
CR 2032	BR2032; DL2032; ECR2032; KCR2032; KL2032; KECR2032;LM2032; 5004LC; SB-T15; L14; SR2032; EA-2032C	(Ø x H) 20 mm x 3 mm

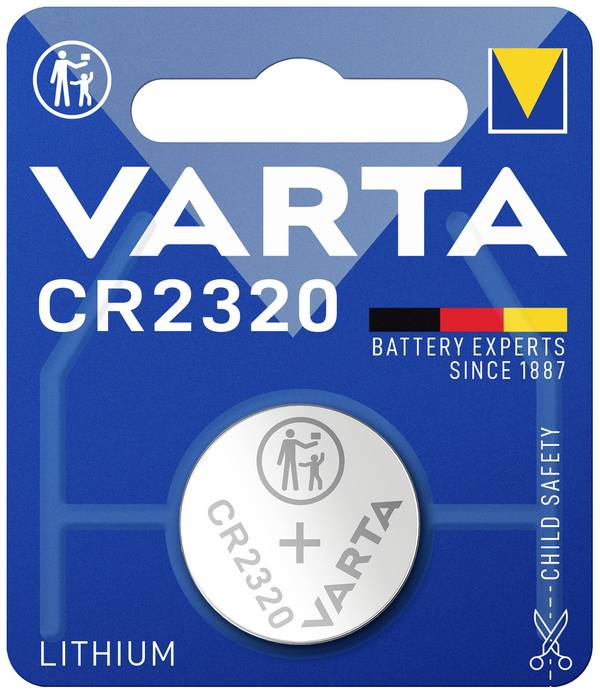

CR 2320	BR2320; DL2320; ECR2320; KCR2320; KL2320; KECR2320;LM2320; 5020LC; 280-201; L26	(Ø x H) 23 mm x 2 mm
CR 2325	BR2325; DL2325; ECR2325; KCR2325; KL2325; KECR2325;LM2325; SB-T12	(Ø x H) 23 mm x 2.5 mm
CR 2330	BR2330; DL2330; ECR2330; KCR2330; KL2330; KECR2330;LM2330	(Ø x H) 23 mm x 3 mm
CR 2354	BR2354; DL2354; ECR2354; KCR2354; KL2354; KECR2354;LM2354	(Ø x H) 23 mm x 5.4 mm
CR 2412	BR2412; DL2412; ECR2412; KCR2412; KL2412; KECR2412;LM2412	(Ø x H) 24 mm x 1.2 mm
CR 2430	BR2430; DL2430; ECR2430; KCR2430; KL2430; KECR2430;LM2430; 5011LC; L20; L-F1/2W	(Ø x H) 24.4 mm x 2.9 mm
CR 2450	BR2450; DL2450; ECR2450; KCR2450; KL2450; KECR2450;LM2450; 5029LC	(Ø x H) 24.4 mm x 4.8 mm
CR 2450N	BR2450N; DL2450N; ECR2450N; KCR2450N; KL2450N;KECR2450N; LM2450N; 5029LC	(Ø x H) 24.5 mm x 5 mm

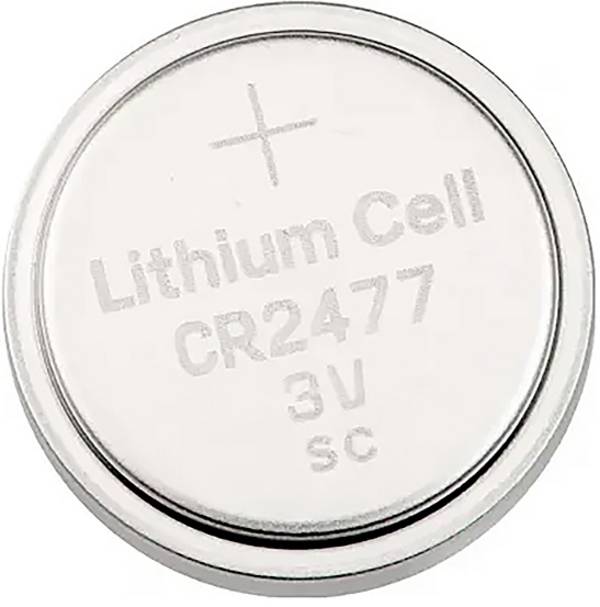

CR 2477	BR2477; DL2477; ECR2477; KCR2477; KL2477; KECR2477;LM2477	(Ø x H) 24.5 mm x 7.7 mm
CR 2477N	BR2477N; DL2477N; ECR2477N; KCR2477N; KL2477N;KECR2477N; LM2477N	(Ø x H) 24.5 mm x 7.7 mm
CR 3032	DL3032; ECR3032; KCR3032; KL3032; KECR3032; LM3032	(Ø x H) 30 mm x 3.2 mm
CR 927	BR927; DL927; ECR927; KCR927; T7729	(Ø x H) 9.4 mm x 2.5 mm

Cink levegő gombelem

(Feszültség 1,4 V)

Gombelem	Megegyező típusok	Méretek
ZA 10	10A; HA10; V10AT; DA10; P10; A10; PR230H; AC230E; AC10EZ;PR70; DA230; DA10N; 10AP; 230AP; 10HPX; R10ZA; L10ZA;ME10Z; AC10; PR10H; B0104; PR536; 10HP; 10UP; 10DS;10SA; S10A; W10ZA; CP35; ZL4	(Ø x H) 5.9 mm x 3.6 mm
ZA 13	13A; HA13; V13AT; DA13; P13; A13; PR13H; AC13E; AC13EZ;PR48.DA13H; DA13N; 13AP; 13HPX; R13ZA; L13ZA; ME8Z;ME13Z; AC13; B0134; PR13; 13HP; 13UP; 13DS; 13SA; S13A;W13ZA; CP48; ZL2	(Ø x H) 7.9 mm x 5.4 mm
ZA 312	312A; HA312; V312AT; DA312; P312; A312; PR312H; PZA312H;AC312E; A312EZ; PR41; DA312H; DA312N; 312AP; 312HPX;R312H; L312ZA; ME7Z; AC312; B3124; B347PA; PR312; 312HP;312UP; 312DS; 312SA; S312A; W312ZA; CP41; ZL3	(Ø x H) 7.9 mm x 3.6 mm
ZA 675	675A; HA675; V675AT; DA675; P675; A675; PR675H; PRX675H; AC675E; A675EZ; PR44; DA675H; DA675N; 675AP; 675HPX; R675H; L675ZA; L975ZA; ME9Z; AC675; B6754; B900PA; B675PA; PR675; 675HP; 675UP; 675DS; 675SA; S675A; W675ZA; CP44; ZL1	(Ø x H) 11.6 mm x 5.4 mm

Gombelem sablon

A gombelem-összehasonlító táblázat csak akkor hasznos, ha pontosan tudja, melyik gombelemre keres cserét. Nehézséget okoz, ha az üres/hibás gombelem nincs felcímkézve, vagy a címkézés már nem olvasható.

A szabványos fém tolómérővel való mérés szintén nem jó ötlet, mivel a gombelem magasságának mérésekor rövidzárlat keletkezik. Vagy vesz egy műanyag tolómérőt, vagy ami még jobb, egy gombelem sablont. Ezzel gyorsan meghatározhatja, hogy melyik gombelemről van szó, és az összehasonlító táblázat segítségével találhat megfelelő helyettesítőt.

Gombakkuk

Sokszor gombakkukat használnak az elektronikus áramkörökben, melyek áramkimaradás vagy a készülék kikapcsolása esetén továbbra is árammal látják el a belső adattároló eszközöket. Emiatt sok gombakkut vagy gombakku csomagot forrasztósarukkal szerelnek fel az áramköri lapokra való közvetlen rögzítéshez.

Vannak különálló gombakkuk, forrasztósaru nélkül is, amelyek a gombelemek helyettesítésére szolgálnak. Az elemek helyett gazdaságosabb lehet az újratölthető elemek használata, különösen a gyakran és hosszú ideig használt, nagy energiaigényű, lítium gombelemekkel működő készülékeknél.
